ISOBUS: como criar e importar para um terminal eletrónico um mapa de aplicação de adubo a taxa variável (VRA)

ISOBUS: como criar e importar para um terminal eletrónico um mapa de aplicação de adubo a taxa variável (VRA)

Como criar um mapa de aplicação a taxa variável, que critérios usar e como o importar para um terminal eletrónico são os objetivos deste artigo, escrito com base no trabalho experimental realizado na herdade da Comenda em Caia, no âmbito do projeto ISOmap Forragem ALT20-03-0246-FEDER-000062.

A presença no mercado de tratores e máquinas agrícolas equipadas com tecnologia para uso em agricultura de precisão é hoje uma realidade. Urge, contudo, potenciar o conhecimento junto dos utilizadores finais destas máquinas sobre como tirar partido da mesma de forma a dar resposta a uma agricultura mais verde e digital. O atual rumo a um sistema alimentar europeu mais saudável e sustentável no seio do Pacto Ecológico Europeu, das estratégias da biodiversidade e do «Prado ao Prato» apontam para um novo e melhor equilíbrio entre natureza, sistemas alimentares e biodiversidade. Para isso a Comissão Europeia prevê a regulamentação de nova legislação que conduza a uma redução até 2030 em 50 % da utilização dos pesticidas

químicos, 20% de fertilizantes e simultaneamente na redução de perda de nutrientes e não deterioração da fertilidade do solo. Esta realidade passa pelo uso de novas metodologias na monitorização do solo e na gestão dos itinerários técnicos das culturas para as quais a mecanização e a agricultura de precisão podem ser instrumentos decisivos. A aplicação a taxa variável, tradução do termo anglo-saxónico Variable Rate Application (VRA) tem como objetivo de, ao contrário da realização de uma operação em que se debita uma quantidade fixa de um fator de produção ao longo de toda a parcela, realizar uma operação em que um dado fator (semente, fertilizante, herbicida) pode ser aplicado em doses variáveis atendendo a zonas uniformes da parcela e ou cultura previamente estabelecidas para o mesmo.

No caso da aplicação de um fertilizante, a taxa variável pode realizar-se por atuação de sensores óticos em linha com o distribuidor de adubo, ou através da criação de um mapa de prescrição importado para o terminal eletrónico que comanda o distribuidor de adubo, o caso de estudo deste artigo. Nesta opção o processo compreende 2 Fases, uma de carisma agronómico e outro instrumental.

Do ponto de vista agronómico importa definir qual(s) a(s) camada(s) de informação georreferenciadas que se pretende utilizar na delimitação de zonas homogéneas da parcela para as quais pretendemos definir a aplicação a taxa variável (VRA) do fertilizante. A avaliação pode ser mais direta ou mais aprofundada considerando apenas o estado da cultura num dado momento (ex. índice de vegetação com diferença normalizada – NDVI) ou o resultado da interseção de dados com diferentes origens (ex. NDVI x condutividade elétrica do solo x produtividade).

De acordo com o critério definido, torna-se necessário recorrer a uma plataforma eletrónica que possibilite a georreferenciação das parcelas agrícolas e a sua monitorização no tempo e no espaço, ou usar um software de Sistemas de Informação Geográfica (SIG) que permita a construção do modelo que desejamos alcançar para aplicar o fertilizante a taxa variável nas zonas definidas. Do ponto de vista instrumental, uma vez criado o ficheiro do mapa VRA torna-se necessário importá-lo para o monitor eletrónico da máquina operadora (distribuidor de adubo) ou para o respetivo terminal virtual no monitor do trator. Em ambas as opções, os terminais devem ser standard à Norma ISO 11783 (ISOBUS) que compatibiliza a comunicação entre dispositivos eletrónicos em tratores e máquinas operadoras, e entre estes e aplicativos informáticos.

O NOSSO CASO DE ESTUDO

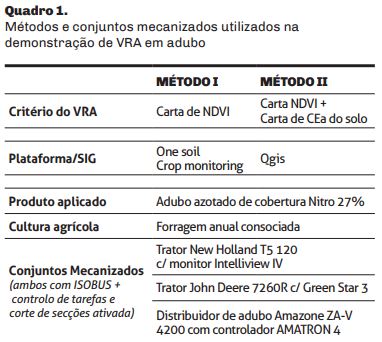

O projeto ISOmap Forragem onde decorrem os ensaios e o treino de utilização da tecnologia descrita neste artigo situa-se na herdade experimental da Comenda em Caia, Elvas. Para demonstrar a tecnologia VRA aplicada à distribuição de adubo, utilizamos 2 metodologias para a criação do mapa e 2 conjuntos mecanizados (Quadro 1).

isobus quadro1

A carta de NDVI da cultura é obtida por deteção remota a partir de imagens de satélite e a carta de condutividade elétrica a partir de um levantamento geoelétrico da parcela. A ligação dos dados da máquina operadora ao trator em ambos os casos realizase através de uma tomada ISOBUS, sendo que no caso do conjunto com o trator New Holland o monitor Intelliview funciona como terminal virtual do distribuidor de adubo e no John Deere a dimensão de controlador do monitor de bordo do trator tornou necessário o uso do Amatron 4.

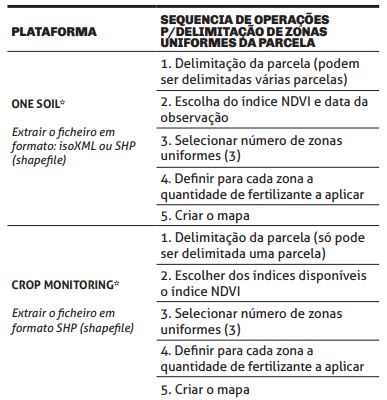

Quadro 2 mostra para cada uma das plataformas as etapas através das quais foram definidas as zonas uniformes da parcela, que no caso em estudo foram 3. O mapa de prescrição para a aplicação do adubo teve com base o índice NDVI da cultura à data de aplicação do mesmo.

Quadro 2

isobus quadro2

EM CONCLUSÃO

O uso de taxas variáveis na aplicação de fatores de produção é hoje uma realidade disponível nos parques de máquinas agrícolas nacionais traduzindo-se essa tecnologia numa forma mais racional de gestão de recursos, com menor impacto ambiental e custos de operação. Neste caso prático foi possível demonstrar as etapas necessárias para a criação de um mapa de prescrição e a sua importação tanto para o monitor próprio da máquina operadora como para um terminal virtual disponível no trator. Em ambos os casos a facilidade de comunicação dos sistemas eletrónicos só é possível pela sua compatibilidade através da Norma ISOBUS.

TEXTO

LUIS ALCINO CONCEIÇÃO *1,2,3

LUÍS SILVA *1

JOÃO RAMOS *1

RUTE SANTOS *1,2

NOÉMIA FARINHA1 *,2

SUSANA DIAS *1,2

LUÍS LOURES *1,2

VERA BARRADAS *1,2

PEDRO MONTEIRO *1

JOÃO PAULO CARNEIRO *4

NUNO SIMÕES *4

BENVINDO MAÇÃS *4

TERESA CARITA *4



*1 – INSTITUTO POLITÉCNICO DE PORTALEGRE ESCOLA SUPERIOR AGRÁRIA DE ELVAS (ESA-ELVAS)

*2 – VALORIZA CENTRO DE INVESTIGAÇÃO PARA A VALORIZAÇÃO DE RECURSOS ENDÓGENOS

*3 – INOVTECHAGRO CENTRO NACIONAL DE COMPETÊNCIAS PARA A INOVAÇÃO DO SETOR AGROFLORESTAL

*4 – INSTITUTO NACIONAL DE INVESTIGAÇÃO AGRÁRIA E VETERINÁRIA, I.P. ESTAÇÃO DE MELHORAMENTO DE PLANTAS (INIAV-ELVAS)



Artigo publicado na edição maio/junho da revista abolsamia.

O artigo foi publicado originalmente em Rede Rural Nacional.
